电线电缆耐刮磨测试仪

一用途

电线电缆耐刮磨测试

二技术参数

控制系统：PLC’

操作界面：彩色7尺寸触摸屏中英文切换

针头直径一：根据客户和供应商的约定选配0.25±0.01mm 或标配0.45±0.01mm

— 针头类型如下

— 频率：55 ± 5循环/分钟一个循环包括一个往复运动可在触摸屏上设置其他频率

— 针的位移：20 ± 1mm

— 磨损长度：15.5 土 1) mm

— 移动类型：设计细节不应影响试验结果

— 质量位置值设计细节：动态条件下试样的垂直力恒定

— 试样安装力：试样在试验期间不得移动如需固定导线上的张力不得过 100 MPa (N/mm 2)：

-----试验次数：0-99999999次(可预置且断电记忆功能)

-----停机装置：当刮针磨穿绝缘层与导体接触时设备自动停机

-------对测试样品施加垂直力7±0.05N在23 ± 1°C 温度下进行四次测量确定循环次数每次读取后将试样移动 100 mm-------顺时针旋转 90°每次读数后请更换针头

刮针荷重：800g900g1000g1100g根据客户实际选配

荷重砝码：300g砝码100g200g500g65105155210270N各一个可叠加根据客户实际选配

机台尺寸(L×W×H):420*450*810mm

机台重量:35kg

停止功能：会自动停机

工作电源：AC220V50Hz

刮磨长度:15.5mm

三执行标准

符合标准：ISO6722GBT25085JIS C 3406JASO D611

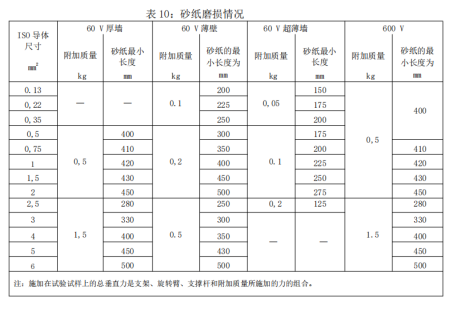

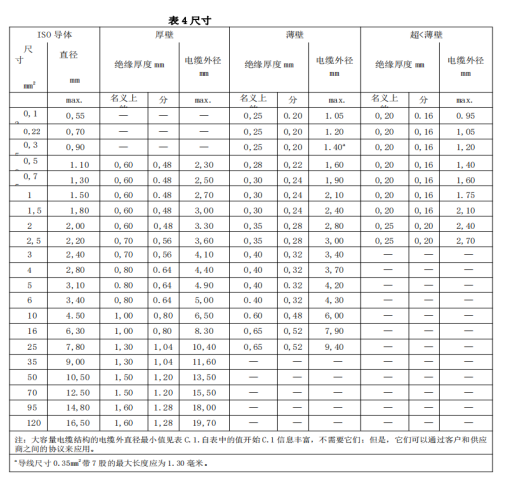

四试验样品

从长度为 3m 的电缆样品中准备三个测试样品每隔 1m 取一次测试样品剥开电缆上的绝缘层一个测试样品由一个薄薄的绝缘截面组成在准备过程中注意不要使试样变形如果电缆标记导致绝缘压痕通过此压痕取个测试样品

60 V 电缆

将测试样品浸入浴液中如图 1 示浸泡 4 小时然后施加 1 kVr.m.s.的测试电压在导体和浴缸之间放置 30 min 然后以 500 V/s 的速度增加电压直到达到以下值： — 3 kV (r.m.s.)电缆< 0.5 mm 2 — 5 kV (r.m.s.)电缆>0.5mm 2. 6.2.3.2

600 V 电缆

完成 60 V 电缆的程序后保持 3 kV 或 5 kV 再保持 5 min
