一氧化碳防护性能测试仪

介绍

一氧化碳防护性能试验装置依据标准GB21976.7第6.5.1条款设计制作对过滤式消防自救呼吸器的一氧化碳防护性能进行检测的装置该装置在密封箱能够模拟含有量一氧化碳混合气体的环境并对在此环境下的过滤式自救呼吸器进行一系列防护性能的检测试验如透过过滤装置的一氧化碳的累积量呼气阻力吸气阻力等

适用标准：

GB21976.7-2012《建筑火灾逃生避难器材_第7部分_过滤式消防自救呼吸器》5.5.1 一氧化碳防护性能

GB2890

技术指标：

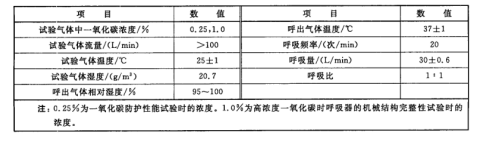

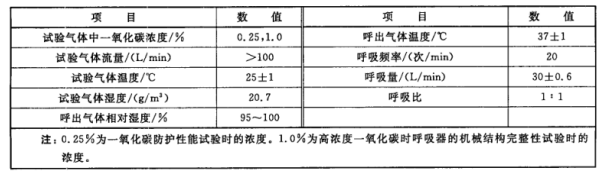

1试验装置原理与标准GB 21976.7-2012图2一致并满足下表的一氧化碳防护性能试验条件

2装置由人工呼吸系统机构空气流量计恒温增湿器密封箱加湿机构及相应管路组成

3控压精度：试验压力值上限的+2％下限的-1％

4压差测量范围：-3000pa到3000PA精度±0.5%

5湿度测量范围：20%~RH精度±3%

6温度测量范围：入口0~100℃出口0~100℃分辨率0.1℃

7红外一氧化碳测量范围：微量0~500PPM和0-20000PPM数量各1套

       常量0~1%

   线性误差：        ≤±2%F.S

   重复性误差：      ≤±2%F.S

   响应时间：        微量<50秒    常量<20秒

8设备配备人工肺：

   呼吸频率可调范围：5次/min~25次/min

  呼吸流量可调范围：2L/min~60L/min

9空气供气流量10-150L/mi精度2.5%

10设备配备加湿装置2套用于试验气体及呼出气体湿度调节加湿装置水箱和1套加湿机构

11设备配备吸气冷却器

12装置配备一个排气口可通过一个导气管将试验中产生的废气排到室外

13装置采用触摸屏操作可扩展性强控制系统稳定

14装置配备分析仪系统面板上操作方便用户对分析仪的零点及量程的

15装置配备1套试样夹具若有试样和夹具配合度欠佳时务必使用硅胶泥四周打上硅胶泥起到密封作用试样夹具采用快装结构方便用户更换

16测试箱配夹具结构及密封功能

17进气前端配有干燥器

18配电要求：220V,10A

19配外径50MM和100mm排气管4米及卡箍1只

20外形尺寸：850*640*1200mm

21整体设备属于落地式可移动可固定式

22WiFi连接外接打印机可随时打印

23设备自带保压夹具和保压系统

24.设备内置加湿功能

试验原理：

 把150L/min空气与0.25L/min的一氧化碳气体一起送入加湿器经过加湿的气体再送到密封箱充分混合形成检测试验的需的含有 一定温度湿度及浓度的混合空气此时安装在密封箱内的待测样品完全按《标准》中的试验条件进行检测试验

 试验时启动人工肺便可检测透过过滤器的吸入温度吸入压力一氧化碳的浓度等参数呼出时可检测一氧化碳的累积量及呼出 压力呼出气体此时进入增湿器后再次进入密封箱由此完成一个呼吸过程同时密封箱内的混合气体经排气管道排至户外

设备特点：

1人工肺采用伺服电机驱动呼吸频率及呼吸潮气量调节精度高

2加湿装置配备液位开关当液位低时通过软件控制蜂鸣器报警进行提示加水

3吸气冷却器采用的半导体制冷技术对吸入气体的进行冷却处理功率小制冷速度快

4装置采用触摸屏操作可扩展性强控制系统稳定采用控制程序应可实现对检测数据进行实时监控及曲线显示数据可存储导出及历史数据查询等功能程序完全按照标准执行重复性好
