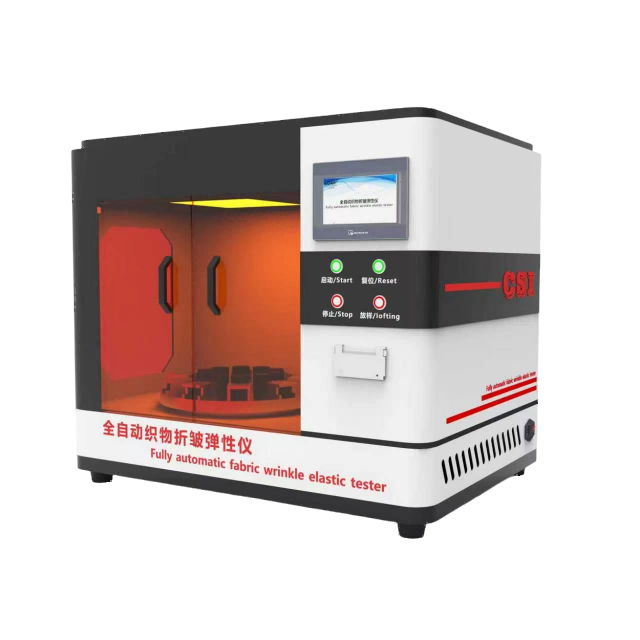

CSI-F963全自动织物折皱弹性仪

适用范围:

用于纺织品经折叠后,回复性能的测试全自动织物折皱弹性仪是现代纺织实验室进行织物抗皱性能评价不可或缺的设备它通过高度自动化的流程和的图像分析技术为织物折皱回复角的测量提供了高效准确客观标准化的解决方案是提升产品质量控制水平满足国际标准要求的关键工具在选择时需要根据自身测试需求遵循的标准以及预算来进行综合考量

相关标准:

GB/T3819IS02313AATCC66 AATCC 128

技术参数

控制系统：PLC+Windows系统

操作界面：彩色12寸嵌入式工业电脑中英文切换

WiFi连接连接打印机

微机控制旋转工位CCD成像全电脑自动处理图像及数据

成像传感器：CCD

回弹时间急弹:(15士1)S 缓弹:5MIN士5S

压力负荷：(10士0.05)N

受压时间：5MIN士5S

受压面积：(18x15)MM

测角范围与精度：(10~170)°士0.19

工位：10位

电源AC220V+10% 50HZ

重量：125KG

外形尺寸：742x634x740mm

工作原理：‌

A‌试样准备与装载：‌ 操作员按规定尺寸通常是矩形裁剪织物试样可能按照经纬向分别准备将试样装载到仪器特定的试样夹或平台上

B‌自动折叠与加载：‌ 仪器自动将试样地沿预定方向经向或纬向对折一个加载装置通常是砝码或气压驱动的压板自动下降以标准化的恒定压力如10N压紧折叠线处的试样并保持标准的加压时间如5±1分钟依据标准而定

C‌自动释放与回复：‌ 加压时间结束后加载装置自动抬起释放压力折叠的试样被自动转移到或直接在一个带有特定倾斜角度如15°的回复台上试样在不受干扰的条件下开始自由回复

D‌自动测量与计算：‌ 在设定的回复时间通常是5分钟结束后：

高分辨率摄像头或激光扫描系统自动捕捉试样回复后的形态图像

内置的图像处理软件识别折叠线和试样边缘

软件自动计算并显示两个折叠翼之间的‌回复角Recovery Angle/Wrinkle Recovery Angle‌这个角度通常在0°到180°之间180°表示完全回复到平整状态

E‌数据记录与输出：‌ 仪器自动记录每个试样的经纬向回复角平均值标准差等数据并可生成测试报告通常能导出到电脑或打印机

‌核心功能：‌

模拟织物在穿着或使用过程中受力折叠的状态

在标准条件下特定压力时间对折叠后的织物试样加压

释放压力后测量织物试样在特定回复时间后的回复角度折皱回复角

‌折皱回复角是衡量织物抗皱性能折皱弹性的核心指标角度越大表示织物抵抗折皱和回复平整的能力越强抗皱性越好

仪器特性:

1全封闭式暗箱设计保证了实验过程中外界因素对结果造成的影响规避了测试环境对实验造成的误差

2行业内采用旋转工位设计提高了工作效率

3机械手恒定自动加压卸载重锤减少了实验员的工作量以及人工误差

4步进电机自动翻板促使翻转动作平稳有效消除试样回角受翻转振动的影响

5CCD自动成像动静态图像处理自动拍摄折痕角度实时保存图像便于出现测试结果有争议时作为原始证据保存同时可提供科研教学时需大量的原始数据标本

6测试工位1-10工位可以任取N/10(N:1-10)来做测试,其他工位可以空置便于单组或多组数据的选取极大的提高了工作效率

7一次测试过程中可以单一选择急弹或缓弹或者是急弹缓弹双模式CCD摄像头在15S拍摄急弹折痕角度在5MIN后再次拍摄得到缓弹折痕角度

8测试软件内置电子量角器(0~180)°真实可测并可根据成像结果修正数据避免测量死角及其他复杂测试状况

9测试软件提供静动态图像处理并支持多种数据统计分析存储输出
