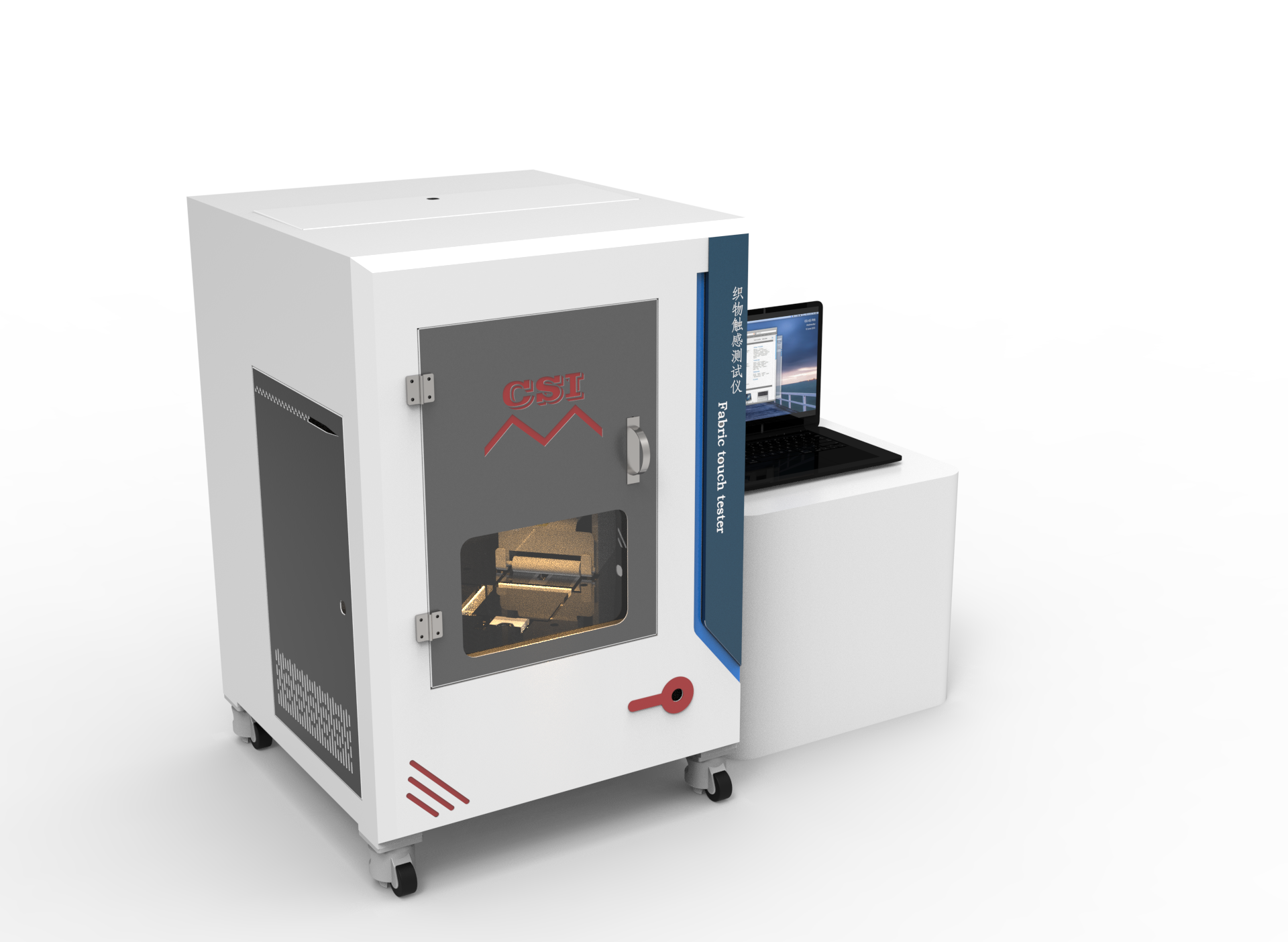

纺织品触感测试仪

一技术参数：

上下测量盘温差：10℃

上盘下降速度： 1mm/s1-60 mm/s可设定

压缩标准压强值：42cN/cm2

压缩停止压强值：70cN/cm2

测试时上盘上升速度为1mm/s

表面模块滚轮重量：(140±5)g

试样形状及尺寸：L型110mm×310mm×310mm

试样厚度：5mm

测试板尺寸：120mm×120mm

开机加热时间：小于20分钟

单次测试时间：小于3分钟

实验环境：21±3℃RH(60%±5%)

仪器外形尺寸：650mm×700mm×870mm(L×W×H)

电源：AC220V±10%  50Hz  250W

仪器重量：120kg

二执行标准

FZ/T 01166-2022《纺织品织物触感检测与评价方法：多指标集成法》

三主要配置要求：

1多模块集成在一个测试平台具有数据传值功能便于 ERP 对接串联导出报告同时测量织物热学压缩弯曲表面摩擦性能和表面粗糙度特性

1：压缩模块测量

1试样压缩至压强值70cN/c㎡做的压缩功CW

  2试样压缩回复率CRR试样压缩和回复过程中做的功的比率

3试样在20%-80%压强范围内的压缩平均刚度CAR

 (4) 试样在20%-80% 压强范围内回复平均刚度RAR

   以上数据通过压缩传感器和激光位移传感器测试过程中得

2：摩擦力测量

在试样安放在试验平台 通过标准压辊轴正压在试样上试样在下压过程中产生的反作用力即试样表面的平均动摩擦力  从而得出试样表面动摩擦系数

3：粗糙度测试直接通过织物粗糙度测试传感器测得数据可实现单次试验连续测定10回连续测量提高了测量精度

4)：挠曲力测试1 试样在弯曲1rad过程中曲线上力矩中点60%部分的平均刚度BAR1 试样在弯曲0-1rad内挠曲力功 BW数据由挠曲测试传感器测得

5):热流测试

1压缩热导率TCC ：压缩过程中达到标准压强42cN/c㎡式每变化1度通过的热流

2回复热导率TCR ：回过程中达到标准压强42cN/c㎡式每变化1度通过的热流

3热通量Qmax: 试样在测试过程中单位面积通过的热流值数据由热流计测得 试样两边温差通过温度传感器PT100测得

2.测试仓装样完成有开关门设计视窗查看设计提供实物照片示意佐证一次测试完成试样经纬多项指标采集

3.高清彩色触摸屏操作界面有机械按键急停开关

4.32位处理器24位高速模数转换芯片

5.双轴气缸及滚珠丝杆

6.仪器过载保护功能

四配置清单:

控制系统CPU：≥i3 内存：≥8G硬盘驱动器：≥1T1套

微型打印机1台

电源线1根

测试软件1份

网线1根

剪样板1个

底脚4只
