约束板内部气压法软包装密封胀破测试仪

一用途

YY/T 0681.9—2011 本部分规定的试验方法规定了软包装被置于约束板内进行内部加压来检验其周边密封处小胀破强度的方法

本试验仅适用于周边密封的软包装通常指组合袋 尤其适用于其密封具有可剥离特征由终使用者剥开后取出内装物的包装

二技术描述

在一台仪器上对供试包装内部充入气压直到包装破裂多数情况破裂发生在密封区域的一处或几 处充气和加压设备要求能在密封被破坏之前保持内部压力增加在增压过程中包装应置于两个刚性 平行板约束板之间以限制包装的膨胀和变形但让密封周边区域不受约束插入包装内部的一个 传感器检测包装破裂时的内部压力

根据应用情况本试验方法需要使用两种配置的约束板描述如下：

开口包装配置：用于三个周边密封第四个边开口的包装该配置常用于预成形包装的生产配置使用说明书

封口包装配置： 用于四个边密封的包装该配置常用于对已完成的处于完全密封状态包装的密封进行试验

三试验类型

1使用开口包装试验装置对一端开口未封口的软包装进行试验用一个充气管口和压力传感装置插入包装的开口端对包装加压然后用一个夹紧机构在试验期间将开口端密封

2 封口后包装试验仪

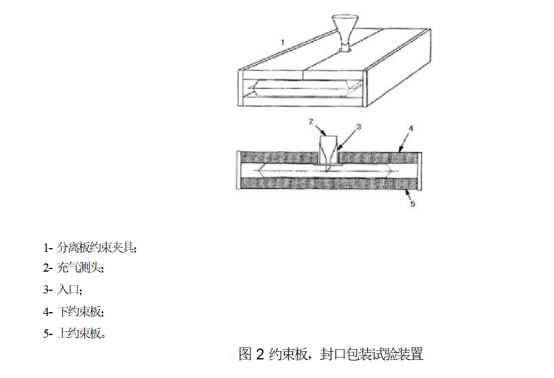

使用封口后包装试验装置对四个边密封的包装进行试验 用一个充气管口和压力传感装置与包装上的打孔连接对包装内部进行气体加压见图 2

四开口包装和封口后包装的试验仪组成

1 供气和压力调节装置可产生充足的气流对包装进行加压直至包装破坏胀破

2 检测包装内压力急速降低装置包装区域被破坏胀破以急速降压为信号

3 测量急速发生压降时压力点的装置该压力点是由包装的密封破坏或其他形式的破坏引起

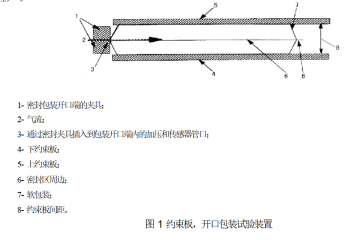

4 两个约束板1结构如图 1 或图 2 示刚性好试验时与包装的膨胀表面接触

五根据试验类型对夹具的要求

1 开口包装的试验装置应有一个加压管口和传感器插入包装的开口 和一个夹紧装置用于将密封包装开口和加压管口及传感器周围进行密封

2 封口后包装试验装置应有加压管口和传感器通过包装上的打孔插入封品后的包装 并能保持插入处的气密性

六技术特点

1压力范围：0-800KPA(可根据用户自由选择力范围可更换

2气压速率：根据不同材料选择不同速率可任意设置

3PLC控制系统

4操作界面：中英文切换

5夹具不锈钢制作不上锈抛光处理美观

6彩色7寸触摸屏人家一体

7双面胶一包：外径30MM

8胀破针头：外径4MM

9外接气管：8MM气管

七执行标准

YY/T 0681.9—2011
