热湿交换过滤器压降测量仪

一产品概述：

采用可编程控制器触摸屏压力传感器加压装置机载打印机等组成中英文菜单显示人机对话设定各项参数自动运行测试生产单位批次可任意输入操作方便

并采用三级密码信息安全可靠产品规格测试压力值设定保持时间设定打印设定测试加压减压时间等机载打印测试数据实时显示测试加压值保持时间等数据并由打印机打印出测试数据及结果适用于输液器输血器输液针麻醉包过滤器管路导管快速接头等

二测试标准

HME热湿交换器主要用《YYT 0735.1-2009 麻醉和呼吸设备湿化人体呼吸气体的热湿交换器(HME)

三技术参数

控制系统：PLC

操作界面：简体中文/英文,彩色7寸触摸屏中英文切换

压力输出范围：0kPa～100 kPa可根据客户要求定制范围可任意设定压力输出值误差不大于读数的±1%

测试持续时间：0.1秒～99.9分误差不大于±0.1S

产品净重：30kg

外形尺寸：1000×480×450mm

电源：AC90V-240V/50Hz自适应宽电压

整机功率：70W

可编程控制器：PLC+ARM

触摸屏：7寸K600+内核/点阵式65色800*480分辨率

流量传感器：高精度传感器0-150L/min

压差传感器：0-10V输出负1kpa-1Kpa

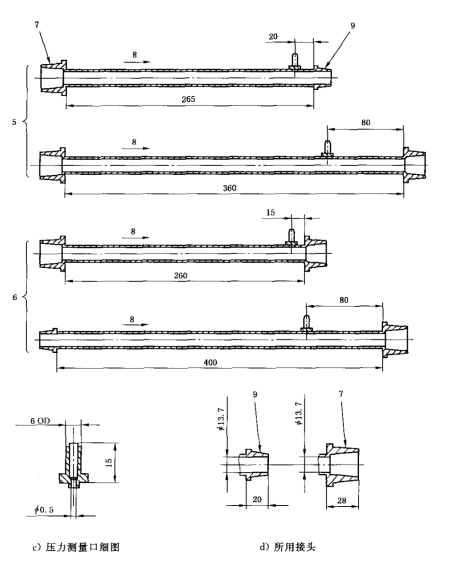

使用管路:15mm(外径)X13.7mm(内径)的无缝铜管

四配置清单

鲁尔接头2个

测压机构：内置

打印机：嵌入式微型打印机热敏

五压降试验步骤

1在HME两侧连接压差计并连接流量计

2在标准要求规定流量下用干燥医用空气或氧气测定流过HME初5 s内的压差气体温度应为 23℃土2℃

3取下HME将两个试验管路对接再测量同样流速下的压降测得的结果减去该值得值即为HME产生的压降
