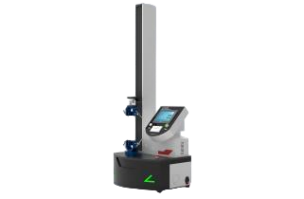

呼吸管路外圆锥接头连接牢固度测试仪YY0461-2003

采用7寸PLC多彩液晶触控屏中英文菜单显示断电存储PLC控制动态显示过载报警停机保护

完全符合YY0461-2003ISO5367-2000要求研制

技术参数

控制系统：PLC

操作界面：彩色7寸触摸屏中英文切换

测试区域：有控温系统温度42±3度之间

压力传感器测量范围：0 N〜100N,精度正负0.01N可任意设置

拉力速度：0-50mm/min   0-200mm/min 可任意设置

夹具1套

拉力间距不小于150mm

时间控制器

数据存储：200组

整机重量：约80kg

整机功耗：80w

外形尺寸：535*480*800mm

标准鲁尔内外接头

试验步骤

B.1 原理

通过在端部施加一个轴线方向的拉力,观察在该规定的拉力下平滑端是否分离,以此试验平滑端与相应规格的外圆锥接头的连接牢固度

B.2 试件

试验在有平滑端的呼吸管路上进行

B.3 仪器

B.3.1施加拉力的装置,能在离开管路端部至少150mm处沿轴线方向以(50士5)mm/min施加不少于40N的拉仲力

B.3.2 测量加拉伸力(B31)的装置,精度为±2N

B.3.3一个22mm或15mm金属外圆锥接头,22mm的接头带槽尺寸符合YY1040.1规定表面粗糙度按GB/T1031规定要求测定时为0.8pm

B.4步骤

B.4.1本试验步骤在(42士3)℃温度下进行,并将呼吸管路在该温度相对湿度不低于80%的条件下进行状态调节至少1h后进行

B.4.2将呼吸管路的平滑端用蒸馏水蘸湿后锁接于试验接头(B.3.3)上,使该接头的整个轴长被覆盖保护好圆锥试验接头

B.4.3 在离开管路端部至少150mm处,沿管路轴线方向以(50士5)mm/min的速率施加拉伸力(B.3.1),记录加力小于40N时的管路是否与外圆锥试验接头分离
