ISO5361-2016 麻醉呼吸管密封测试仪

一仪器特征

本设备是检验生产厂家产品性能的检测设备由可编程控制器触摸屏力值传感器传动装置机载打印机等组成提供中英文菜单显示具备人机对话设定各项参数自动运行测试模式另增设生产单位生产批次机打输入使测试结果更加规范化标准化信息安全方面采用三级密码让信息安全可靠测试操控范围包括：公称容量芯杆位移打印设定测试上行下行时间等功能设定搭配机载打印测试可实时显示测试载荷滑动性数据起始力平均力大推力针对测试结果自动判断不合格则启动自动蜂鸣报警并由打印机打印出测试数据及结果以供分析

二测试原理：

本试验方法旨在确定球囊压力不过 27 hPa27 cmH2O时待测气管插管尺寸拟

使用的小和气管直径的泄漏率使用此模拟实验方法的性能信息旨在仅在实验室

环境中提供气管插管球囊密封特性的比较而不是适配或旨在预测临床环境中的性能

三测试标准：ISO5361-2016

四技术参数：

1操作界面：简体中文/英文

2量杯容量：0.1ml～200 ml有规格任意输入

3压力范围：0-50kpa可任意设置根据要求可以选定

4恒温槽：15L----温度0-99度可任意设置

5产品净重：15kg

6外形尺寸：430×290×400mm

7电   源：AC90V-240V/50Hz自适应宽电压
8整机功率：70W

9可编程控制器：PLC/ARM

10触摸屏：7寸威纶通彩色触摸屏K600+内核/点阵式65色800*480分辨率

11传感器：高精度力值传感器

12测力机构：内置

13打印机：机载针式打印机

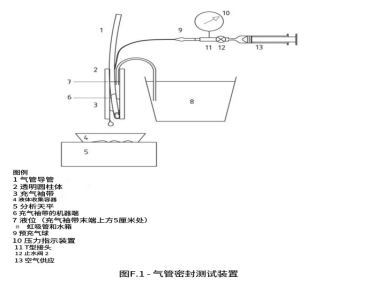

五步骤

1 在体温37℃至 39℃下进行整个试验使用内径与待测气管插管适用的

气管直径的透明管进行试验

2 按照制造商的使用说明准备气管插管如果指示在球囊上使用润滑剂或任何其他

物质则使用报道用添加剂的类型和数量将被测气管插管放置在透明管

内使气管插管的与透明管的底边对齐从而在充气球囊的机器端和透明管的顶边

之间提供至少 10 cm 的距离在不大于 27 hPa27 cmH2O的试验充气压力下用空

气对球囊充气

3 在 37℃和 39℃之间的水浴中预处理气管插管和透明管 15 分钟至 30 分钟

4 将透明管悬挂在水收集容器和分析天平上方确保将调节步骤中多余

的水从测试透明管中排出

5 将球囊压力调整至不过 27 hPa27 cmH2O的需试验压力将此压力记录为

Pc0并将此压力保持在±1 hPa1 cmH2O 对有同规格的气管插管测试的样品使用相同的测试压力

6 在 37℃至 39℃的温度下用蒸馏水或去离子水将充气球囊上方的透明管注满至充

气球囊和透明管接触点上方5±0.5cm 的高度给收集液体的容器去皮并从这一 点开始计时测试在整个测试过程中保持流体的高度

7 在 10 分钟后T10记录球囊压力 Pc10 和水质量 W10 计算试验期间收集的水量以 ml/h 计算漏水率分辨率为 0.1 ml/h

注：蒸馏水或去离子水的密度为 1 g/ml

8 使用至少 30 个标有相同尺寸的不同气管插管样品在透明管中重复试验

9 重复步骤使用内径代表气管插管预期使用的小气管直径的 透明管
