液压快换接头连接器插拔泄漏测试仪
  • 液压快换接头连接器插拔泄漏测试仪

液压快换接头连接器插拔泄漏测试仪

【产品简介】本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线

产品型号
CSI-Z708
产品品牌
上海程斯

产品详情

液压快换接头连接器插拔泄漏测试仪







用途:

本仪器适用于阴阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和()旋转运动接通和断开管路的接头测试快速接头的插拔的泄漏量测试



适用标准

GB/T 5861-2003/IS0 7241-2:2000   液压快换接头试验方法

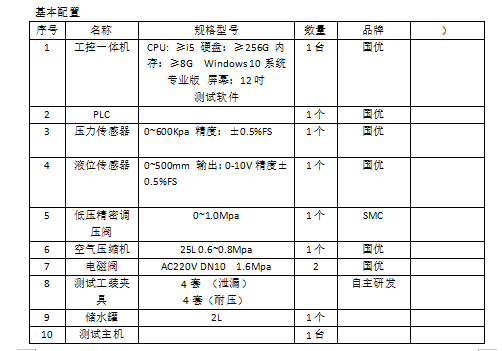

技术参数:

控制系统:PLC

操作界面:彩色7寸触摸屏中英文切换

设    置:在触摸屏上软件上设置相关测试参数

压力传感器:0~600Kpa 精度:±0.5%FS   1

液位传感器:0~500mm 精度±0.5%FS    1

精密调压阀:0~1.0Mpa

储水罐:2L,不锈钢制造

空气压缩机: 25L  0.6Mpa~0.8mpa

测试项目:插拔泄漏测试

外形尺寸480*410*900mm

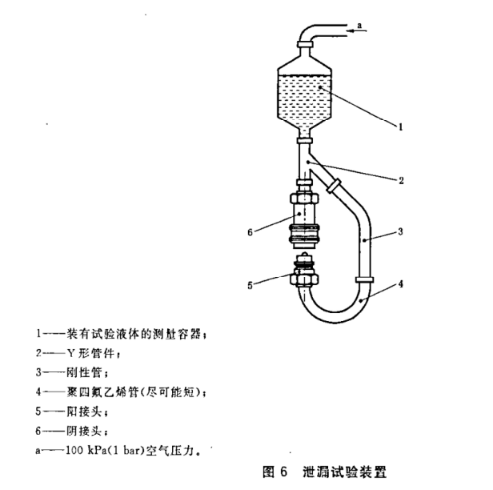

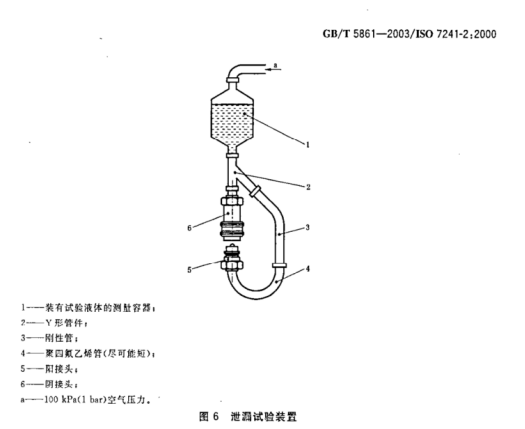

1按图示将接头成装人试验装置中,保持测试的液体压力记录量筒的液面高度

2连接和断开接头成每次断开后使泄漏液体从接头成中排出每次连接后轻轻敲打接头成以清除其内部全部气泡

3 重复进行2规定的步骤,直到简液而下降到至少10个刻度记录量简液面高度

41记录的液面高度减去3记录的液面高度,再除以连接断开循环次数,即为每次连接断开循环的泄漏量

5在试验报告中记录每次连接断开循环的泄漏量(ml)
