纸尿裤渗透性能测定仪高配版

仪器用途：

纸尿裤渗透性能测定仪用于纸尿裤等产品吸收速度回渗性能以及渗透性能的测定

符合标准：

GB/T28004.1GB/T28004.2- 等

产品特点：

1测试用的试液采用蠕动泵控制加液方式保证加液的稳定性以及重复性加液精度可达±1%

2试液生理盐水加热方式采用水浴加热方式存储于玻璃灌中不会对试液的性能产生任何影

响

3儿童纸尿裤测试样夹具：U 型底座 3 个试样支架 3 个标准加液模块 3 个标准加压模块 3 个

4成人纸尿裤试样夹具：U 型底座 1 个标准加液模块 2 个标准加压模块 2 个

5有试样夹具采用 PA66 材质经 3D 打印而成耐冲击性强耐腐蚀耐高温

6整机采用台式结构设计操作稳定移动安装更加方便

7主控采用意法 32 位 MCU可配物联网功能方便数据接入客户 ERP 系统

8采用触摸屏控制和显示中英文界面菜单式操作

技术参数：

1儿童纸尿裤测试参数尺寸

1.1U 型试样底座参数：

B1: L:125±1mm W:122±1mm

B2: L:136±1mm W:135±1mm

B3: L:154±1mm W:152±1mm

1.2标准加液模块参数：

M1: L:100±1mm W:80±1mm

M2: L:108±1mm W:85±1mm

M3: L:125±1mm W:95±1mm

1.3标准测试加压模块：

Y1: L:100±1mm W:80±1mm

Y2: L:108±1mm W:85±1mm

Y3: L:125±1mm W:95±1mm

2成人纸尿裤测试参数尺寸

2.1U 型试样底座参数：

L:319±1mm W:200±1mm

2.2标准加液模块参数：

M1: L:170±1mm W:70±1mm

M2: L:170±1mm W:95±1mm

2.3标准测试加压模块：

Y1: L:170±1mm W:70±1mm

Y2: L:170±1mm W:95±1mm

3加压压强：2.0±0.2 KPa4.0±0.2 KPa

4加液流速：480±5 ml/min儿童750±5ml/min成人

5计时范围：0.00 ~ 9999.99 s

6试液加热范围：室温+5℃～50℃

7电源：AC220V200W50Hz

8尺寸 L×W×H：320mm×220mm×500mm

渗透性能的测定方法

A.1概述

将试样置于衬有吸水纸的弧形试样底座上标准测试加液模块置于试样表面吸收区域试样在一定 压力下加液装賞将一定体积的生理盐水注入标准测试加液模块中自动计时装置记录从加液开始到试 样完全吸收生理盐水的时间每个试样加液两次分别以两次吸收时间表示试样的吸收速度待第二 次加液完成后取出标准测试加液模块在试样表面放置一定层数的吸水纸后再放入标准测试加压模 块在一定压力下加压规定的时间以试样上面吸水纸的质量增加量表小试样的回渗量以试样底部吸 水纸的质量增加量表示试样的渗漏量

A.2仪器设备与材料

A.2.1纸尿裤吸收性能测试仪

A.2.1.1仪器构成

纸尿裤吸收性能测试仪由弧形试样底座样品支架标准测试模块移动加压装置储液装置及自动 加液装置自动计时装置等组成

A.2.1.2 弧型试样底座

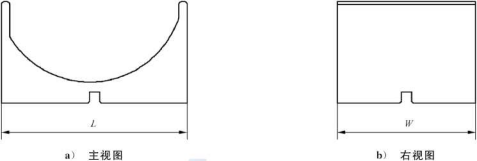

弧型试样底座在测试过程中用于放置吸水纸样品支架试样及标准测试模块示意图如图A.l_o

说明：

L 319 mm

W 200 mm

图A.1弧形试样底座示意图

A.2.1.3标准测试模块

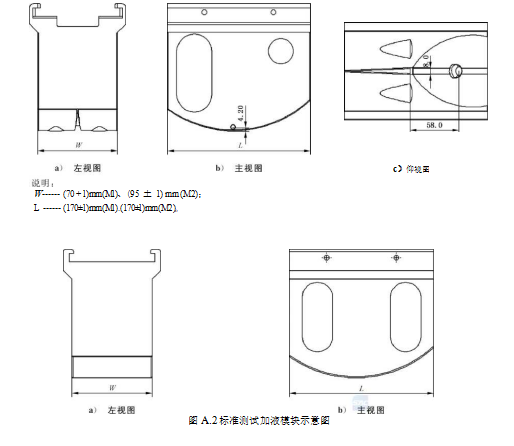

标准测试模块分为标准测试加液模块和标准测试加压模块两种标准测试加液模块按规格不同分 为Ml,M2两种型号标准测试加压模块按规格不同分为Y1Y2两种型号标准测试加液模块示意图 如图A.2小标准测试加圧模块示意图如图A.3不标准测试加液模块底部设置有计时单元.计时单兀距离标准测试加液模块部为4.2±0.2mm,在模块的前段设罟:有一个弧形内凹的吸收区 域在吸收区域内的下部有一个出液口出液口距离标准测试加液模块弧形部的直线距离为58.0 ±0.5mm,在测试加液模块的底部中间有一个宽度渐变的沟槽沟槽宽度尺寸为8.0±0.2mm, 同时与吸收区域连通在沟槽的两侧有凸起结构

说明：

W (70 + l)mm( Yl)(95±l)mm(Y2)

L ——(170 + l)mm(Yl).(170±l)mm(Y2)_o

图A.3标准测试加压模块示意图

A.2.1.4移动加压装置

移动加压装置可提供2.0±0.2kPa4.0士0.2kPa的恒定压力

A.2.1.5储液装置及自动加液装置

储液装置用于存储测试溶液自动加液装置加液量偏差为士2 mL,加液流速为720士 15mL/mm

A.2.1.6自动计时装置

自动计时装置由计时单兀计时控制部分等组成用于自动记录测试时间分辨力为0.01 s

A.2.2 生理盐水

0.9% NaCl 溶液36±1°C

A.2.3 吸水纸

定量145 + 5g/m²,吸水量大于480% ,吸水量按GB/T 24218.6测定

A.2.4 食用色素

少量

A.2.5 电子天平

感量为0.01 g

A. 3试样采取

每个样品取5片试样取试样至少来自两个销售包装在试验过程中不应用手接触试样的测试 区域
