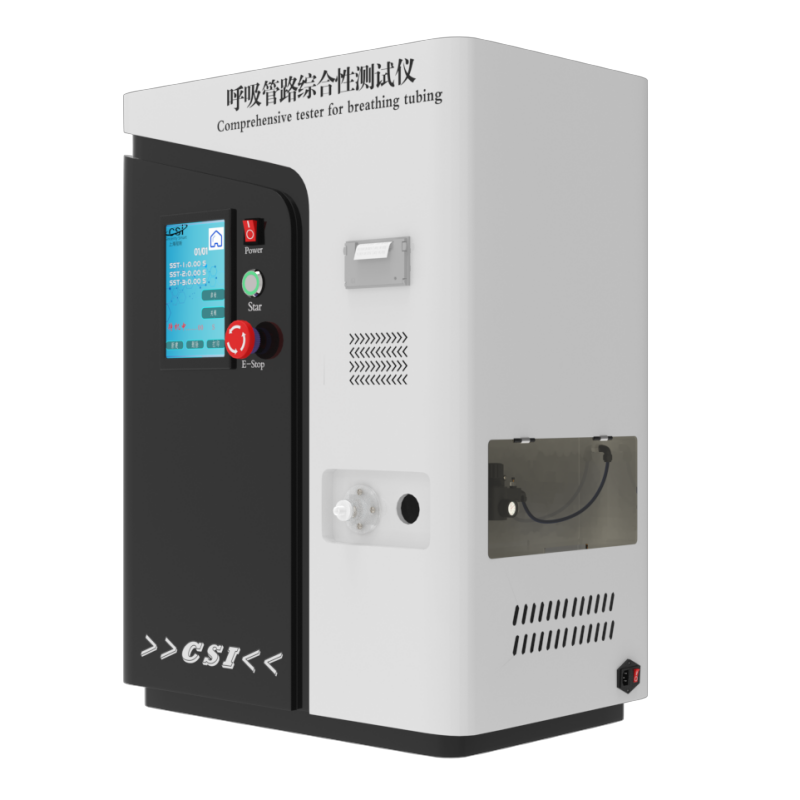

呼吸管路泄漏测试仪YY0461-2003

采用7寸PLC多彩液晶触控屏中文菜单显示断电存储PLC控制动态显示过载报警停机保护

可打印测试数据仪器由可以调节流量阀 高压液体压力源标准规定的压力系统等组成采用特殊的气压转液压管路保证了各部件无泄漏数字显示液体高压具有零点校正准度校正及量程报警功能采用力学计量流量流量控制精度高

完全符合YY0461-2003ISO5367-2000要求研制

YY 9706.270-和 YY 0671.1-2009

1压力传感器测量范围：0 〜300kpa可任意设置

2空气流量压力：0-300kpa可任意设置

3恒温槽0-99°15升 可任意设置

4时间控制器

5数据存储：200组

5整机重量：约80kg

6整机功耗：80w

7外形尺寸：550*450*790mm

8净重：60kg

9标准鲁尔内外接头

实验步骤

D.1 原理

通过向管路中引入空气施加并保持一个内部气压记录维持该内部压力需的空气流量以试验呼吸管路的管体的无泄漏:对于呼吸管路带有装配端的情况试验管体接头以及它们的连接无泄漏对于呼吸管路带平滑端的情况试验呼吸管路与相应规格的外圆锥接头的连接无泄漏

D.2 试件

试验在一个呼吸管路上进行

D.3仪器

D.3.1 施加并保持(6±0.3)kPa的内部气压的装置

D.3.2 对呼吸管路进行状态调节的装置,并使试验在(23士2)℃温度下进行

D.3.3 记录供试管路保持需内压时空气流量的装置,到4.7述流量的士5%以内 D.3.4 相应规格的外圆锥试验接头,同B3.3

D.4步骤

D.4.1预期拉伸后使用的呼吸管路,应在拉开状态下试验

D.4.2 对于以裁切其长度状态供应的呼吸管路,切取不少于lm的适宜长度的试件

D.4.3该试验步骤在(232)℃温度下进行并在该温度下进行状态调节至少1h后进行 D.4.4 将一个或一段呼吸管路的一端按B.4.2锁接到试验接头上,封闭一端

D.4.5 如果供试呼吸管路是成对的并与Y形件连为一体的,将一个支管路的一端按B.4.2锁接到试验接头上,封闭另外两个端口和 APL阀(如果安装)

D.4.6通过向呼吸管路内通入空气的方法施加并保持(6士03)kPa的内部气压(D3.3)记录保持该气压需的空气流量(D3.3)

D.5 结果表述

D.5.1 以保持规定的内部气压需的空气流量表示结果,以毫升每分钟为单位

D.5.2 对于以裁切其长度状态供应的呼吸管路,以每米长度管路的毫升每分钟表示结果
