输尿管固定强度和动态摩擦力导丝摩擦力综合性测试仪(三合一)
  • 输尿管固定强度和动态摩擦力导丝摩擦力综合性测试仪(三合一)

输尿管固定强度和动态摩擦力导丝摩擦力综合性测试仪(三合一)

【产品简介】夹具要求 1.水下导管导丝摩擦力夹具(参考YY/T 1898-2024标准

产品型号
CSI-Z098-3
产品品牌
上海程斯

产品详情

导丝输尿管摩擦力综合性测试仪

一设备参数

指标

参数

拉伸传感器

力传感器量程

20N/20N 两套传感器

精度等级

不低于0.5

力值分辨率

不低于0.01N

测试速度

1-600mm/min以上 无极变速

速度精度

不低于1%

可测试行程

0-600mm以上

位移分辨率

不低于0.1mm

夹持电机

量程

20N

精度

不低于0.01N

位移范围

0mm-40mm以上

恒温水浴

温度范围

室温-40℃以上

控温精度

±2℃以内

夹头下方产品可水浴高度

300mm

电源

220V 50Hz

控制系统

PLC

操作界面

彩色7寸触摸屏中英文切换

设备组成

主机传感器透明水槽恒温槽等

测试项目标准

YY/T 1898-2024 血管内导管导丝 亲水性涂层牢固度试验方法

附录B 摩擦力测试法



YY/T 0872-2013 输尿管支架试验方法

6.2固定强度

6.5动态摩擦力



夹具要求

1.水下导管导丝摩擦力夹具参考YY/T 1898-2024标准 附录B

①形式

矩形硅胶片一对固定在夹头上相对夹持



②图示/尺寸要求

厚度5±0.2mm宽度15±0.3mm长度配合夹持系统



③材料要求

邵氏A硬度为55±10的硅胶片制成表面光滑平整无划痕粗糙度Ra0.6±0.2μm



④夹持状态示意图



2 水下摩擦力夹具示意图


2.输尿管支架固定强度夹具参考YY/T 0872-2013  6.5.3标准

①形式

可合为喇叭口的夹具一对



②图示/尺寸要求

半边喇叭口尺寸形状参考下图单位mm内侧开孔符合下图要求外侧配合设备部件两个工装加工一致性高对齐固定无明显凸起


测试时先将一对夹具分开将产品装入喇叭口腔道内再将两个夹具固定在一起装在设备对应位置即为测试工装产品端部固定在拉伸传感器夹头上



③材料要求

聚四氟乙烯PTFE或聚甲醛树脂POM材料制成表面光滑无毛刺



④夹持状态示意图


3.输尿管支架动态摩擦力夹具参考YY/T 0872-2013  6.5.3标准

①形式

硅胶试验圈及固定试验圈的刚性固定件依据产品尺寸变化夹具尺寸共6

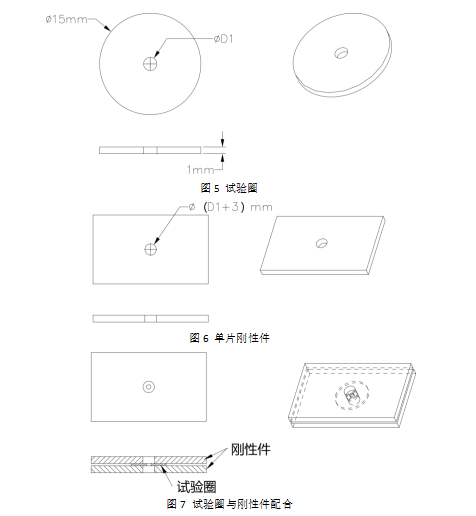

②图示/尺寸要求

试验圈为厚度为1.0mm±0.05mm直径为15mm的圆片中央有一个直径为D1的孔

D1为产品直径共6种分别为1.57mm1.67mm1.83mm2.00mm2.17mm2.33mm2.67mm

试验圈固定件为夹持试验圈的刚性件中间有直径比试验圈的孔径D1约大3mm的调节孔

两块刚性件将试验圈固定二者圆孔同心刚性件固定在设备上

参考下图:



③材料要求

试验圈由邵氏A硬度为55的硅橡胶制成

试验圈固定件由304不锈钢等刚性件制成外侧固定孔结合设备部件

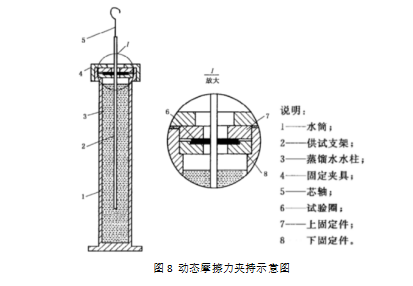

④夹持状态示意图

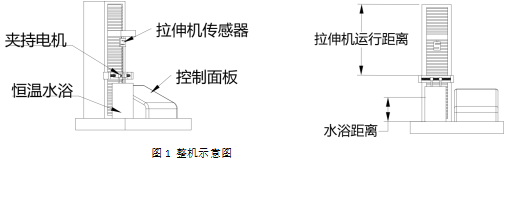

三整机功能描述

功能1:测试导管或导丝产品表面摩擦力在产品表面加0-20N的定夹持力循环拉伸若干次取各次的拉伸力值曲线可观察产品表面摩擦力数值变化计算摩擦系数

功能2:测试其他产品在水浴状态下的拉伸力配合其他工装无需提供夹持例如下文提到的输尿管支架固定强度配合喇叭口工装水浴状态下测试输尿管支架动态摩擦力配合带孔硅胶片水浴状态下拉动支架测试



四测试方法参考标准

设备应符合下列标准的要求



YY/T 1898-2024 血管内导管导丝 亲水性涂层牢固度试验方法

附录B 摩擦力测试法



YY/T 0872-2013 输尿管支架试验方法

6.2固定强度

6.5动态摩擦力





装机售后

1.设备供应商负责装机调试校准提供使用说明确保机器正常运转

2.设备整机保修期一年以上

3.设备易耗品传感器夹具等应提供配套的定制或采购渠道
