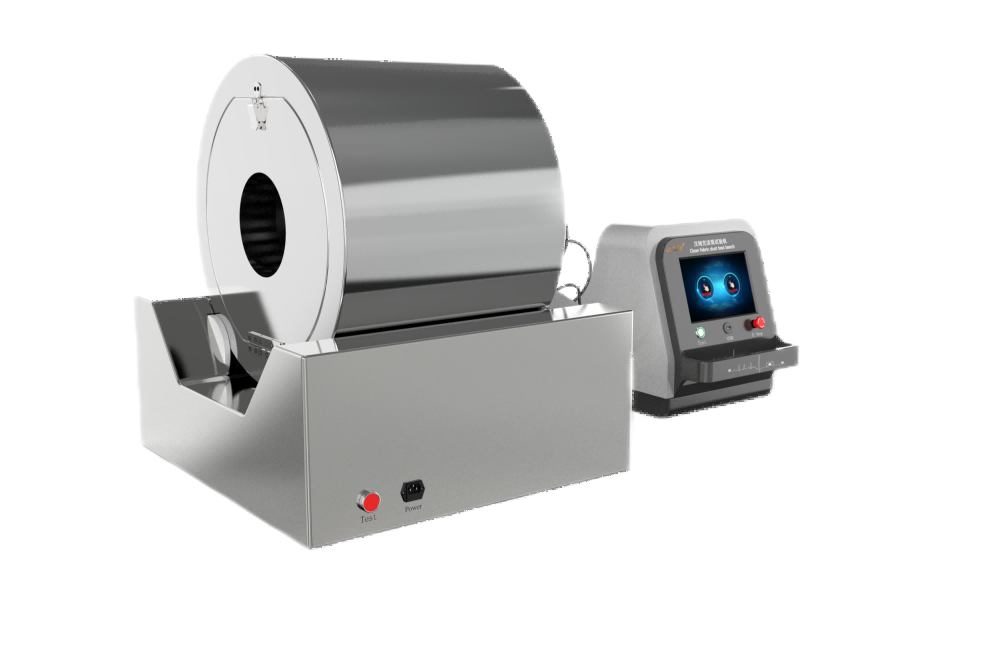

CSI-JF003洁净服汉姆克滚筒试验机

执行标准

IEST-RP-CC003.3

技术参数

控制系统：PLC

操作界面：彩色7寸触摸屏中英文切换

国产粒子计数器：0.3um-0.5um数量1套

进口粒子计数器：美国进口数量1套

滚筒尺寸：外尺寸430mm*330mm内筒尺寸330mm*330mm

转速：10rpm

试验步骤

A将球磨机放在洁净工作台上便于操作的位置洁净室的洁净度应不低于ISO5级将滚筒安装在球磨机上,洁净室内气流方向垂直于滚筒轴线

B让球磨机运转用秒表检查滚筒的转速将转速调至10(士0.1)rpm在数据表上记录转速

注:有必要多测几圈以保证本试验要求转速测量精度

C安装空气采样管从滚筒内抽取空气采样管应平行于旋转轴线采样管和旋转的垅条之间有 2.5 cm(1 in.)的空档采样口距滚筒前端5cm采样口处在滚筒顺时针方向11点钟的位置目测检查空气采样管入口和滚筒内部的粒子沉积情况注:空气采样管入口应光滑无毛刺以避免磨损被试服装

D在洁净室内靠近滚筒装衣入口处用粒子计数器测量>0.3um的粒子浓度记为“洁净室浓度”用40cm(15.7in.)长的柔性导电塑料管将采样管连接到粒子计数器上使用导电采样管不锈钢采样管应接地选择合适的管件以避免骤缩或骤扩妥善安放计数器以避免采样管上出现急弯

E按ASTMF50的规定设置并操作粒子计数器

F在旋转的滚筒内采样测量颗粒物浓度该浓度应不偏离洁净室内测背景浓度(按B2.5.5a测定的浓度)的10%检查背景浓度时使用技术器的小粒径档作为参照注:若旋转中的滚筒内粒子计数高出试验在洁净室粒子浓度10%,则应在滚筒静止时用过滤(孔径 0.45 um)后的带空气或带压力的氮气吹扫滚筒内表面吹走可分离的颗粒物污染严重时可使用浸有少许去离子水或含9%异丙醇去离子水溶进行冲洗然后干燥.
