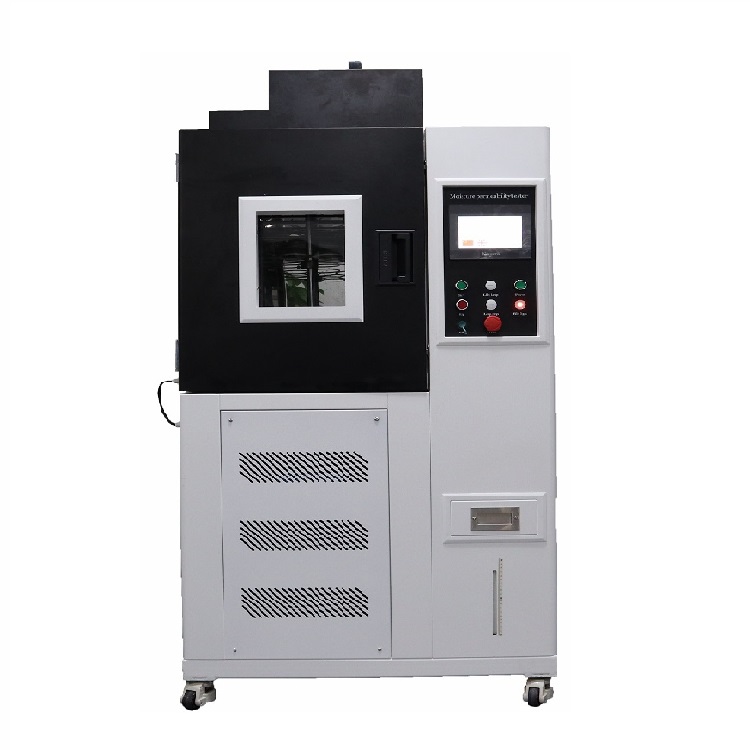

臭氧老化试验箱

　　臭氧老化箱模拟和强化大气中的臭氧条件研究臭氧对织物色牢度的作用规律快速和评价织物抗臭氧色牢度性能的方法

　　符合GB/T 11039.3-2005(ISO 105-G03)标准中需求

　　臭氧试验箱由臭氧控制系统温度控制系统湿度控制系统组成:臭氧控制系统由臭氧发生器臭氧传感器臭氧控制器组成维持腔体臭氧浓度恒定温度控制系统为实验仓提供稳定的温度20℃~40℃通过电热丝加热实现加热有热电偶实时测量调节湿度控制系统温度控制系统为实验仓提供稳定的湿度通过通入蒸汽实现加湿配备干湿球湿度计实时测量调节

　　试验时同时模拟出一定的温度湿度臭氧环境观察纺织品在其中的颜色变化通过对比进行色牢度评级

　　机械设计要求

　　1整体要求

　　符合GB/T 11039.3-2005(ISO 105-G03)标准对整机功能的要求

　仪器由仪器支架试验腔控制腔体水箱及驱动电机排风扇臭氧发生器组成

　　2结构要求

　　试验腔1.试验腔体是由不锈钢材料制造除器件通道外严格密封尺寸参考测绘试验腔需要有很好的保温性能腔壁需填充保温棉试验腔地板设计需要能够迅速排净凝结的水珠

　　2.试验腔被隔板分成半连接前后两部分隔板位于偏后方从上至下约占高度的四分之三具体尺寸参考测绘

　　3.试验腔体前面可开闭门门上安装由双层玻璃构成的观察窗尺寸参考测绘两层玻璃之间安装照明灯

　　4.前腔体内安置试样支架支架形状为一根支柱支起的镂空圆盘尺寸参考测绘支架通过轴承连接驱动电机电机安装于试验腔外面下方电机驱动试样支架缓慢转动转速可调0-10rpm

　　5.后腔体：上部安装空气搅拌电机横向安装电热丝蒸汽入口管道和臭氧气体管道

　　蒸汽发生器蒸汽发生器位于试验腔外侧可安装于控制腔

　　产生蒸汽通过管道和风扇吹入禁止有水珠随蒸汽进入实验舱

　　臭氧发生器臭氧发生器安装于仪器底部通过管道通入试验腔要求通风条件好

　　排风安装排气风机实验结束后排出空气

　　供水 1.水箱需要足够大容量参考测绘需安装进水口和排水口

　　2.水箱配备水泵水位高位和低位警报通过水的自流为干湿球和蒸汽发生器提供水自流的实现参考测绘的设备

　　电子设计要求

　　1温度控制

　　打开温度开关显示实时温度和设置温度温度利用单片机控制根据设置温度控制电热丝加热腔体通过反馈调节zui终维持恒定范围室温—45℃

　　2湿度控制

　　打开湿度开关显示实时湿度和设置湿度湿度度利用单片机控制根据设置湿度控制蒸汽发生器使腔体达到目标湿度通过反馈调节zui终维持恒定探测湿度全湿度范围

　　3臭氧浓度控制

　　打开臭氧开关显示实时臭氧浓度和设置臭氧浓度臭氧浓度度利用单片机控制根据设置臭氧浓度控制臭氧发生器使腔体达到目标浓度通过反馈调节臭氧发生器作用功率zui终维持恒定0—10ppm

　　4样架运动控制

　　打开电机开关样架驱动电机运转通过旋钮调节速度zuigao速度10rpm

　　5计时控制

　　计时开始后计时器自动倒计时计时开始后排气扇开关失灵试验腔门锁死计时时若关闭温度湿度臭氧计时停止并启动蜂鸣约5计时结束后关闭温度湿度臭氧开关

　　6水位警报

　　当水位过高或过低触动水位开关启动蜂鸣直至回复正常若水位20min无法回复正常停止计时并停止温度湿度和臭氧
