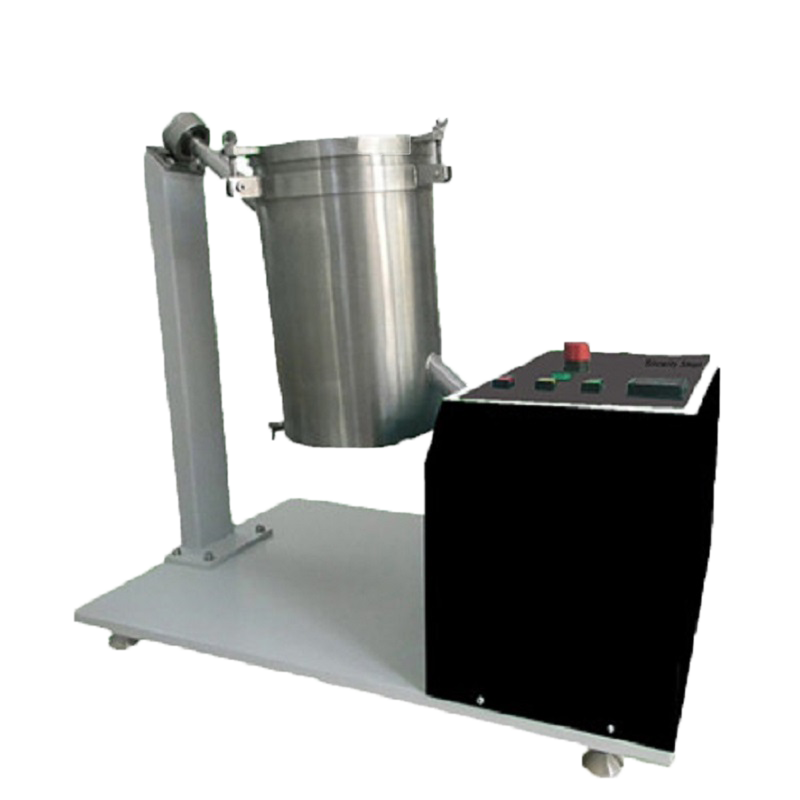

干洗与洗涤汽缸测试仪

　　　　主要用途：

　　干洗试验机/干洗与洗涤汽缸用于测定热熔粘合衬布及各种纺织品经有机溶剂碱性溶液干洗后外观颜色尺寸变化以及剥离强度性能等物理指标

　　其他适用：

　　亦可用于测试织物干洗及氯水洗涤时的色牢度同时还能为燃烧测试准备试样

　　符合标准：

　　AATCC 16216 CFR Part 1610FZ/T01083-2000

　　组成结构：

　　仪器由7650毫升不锈钢测试箱支架配有数字式计时器的多转速驱动器组成

　　技术参数：

　　1.配有不锈钢可旋转式滚筒

　　2.罐体高度：330mm

　　3.罐内直径：220mm

　　4.转速：可根据客户需求自行调节

　　5.仪器的整体长宽高：720×490×620mm

　　6.配有数字式时间显示器

　　7.重量：98kg

　　1. 工作原理及介绍

　　a) 本仪器用于测试织物干洗及用氯水洗涤时的色牢度为燃烧性测试准备试样

　　b) 本仪器结构简单主要由主机和洗涤汽缸组成

　　c) 主机由机身马达马达驱动部分时间控制器等组成

　　d) 时间转速可调节

　　e) 可使用点动(Jog)功能调节至缸口朝上

　　f) STM292干洗与洗涤汽缸适用于以下标准(或方法)：

　　AATCC 162 16 CFR Part 1610.6

　　g) 关于织物干洗方法(参考AATCC 162_2008)(见附录一)

　　h) 仪器测试标准/方法(见附录二)

　　附录一 关于织物干洗方法(参考AATCC 162_2002)

　　1 该处说的干洗方法是指在一定的环境下(如一定的温度时间pH值及硬度)将纱线或织物

　　浸入到稀释的氯水溶液当中按照一定的速率摇动

　　2 干洗后的织物拧干后再滤纸吸干然后进行色牢度评估

　　3 试剂的准备：

　　5ppm 氯和100ppm 盐加入5000mL 蒸馏水或去离子水中,再加入碳酸钠和乙酸配置成pH值为7.0

　　的试剂溶液溶液温度21℃

　　4 测试样品：

　　样品尺寸约6x6cm重量 5.0g±0.25g包括控制布如果单个样品重量不够5g可使用

　　多层不同颜色的样品可以混合在一起共组成5.0g的负载

　　5 测试步骤：

　　5.1 清洁汽缸：往缸内加入约5000mL去离子水和0.5mL次氯酸钠(5.25%)盖上缸盖运行约

　　10分钟然后倒掉溶液缸体的清洁仅在做过其它测试或放置未用过两周的情况下才有必要

　　5.2 配置硬度浓缩试剂

　　- 称8.24g无水氯化钙(CaCl2)5.07g六水氯化镁

　　- 加800mL去离子水或蒸馏水到1L的带刻度量杯中加入上述氯化钙和氯化镁边加边搅拌然后用水补足1L这就是“硬度浓缩试剂”可以保留30天

　　5.4 用去离子水或蒸馏水稀释51mL“硬度浓缩试剂”至5100mL再加入0.5mL次氯酸钠确定实际的Cl的ppm值并通过滴定调节到5ppm

　　5.5 通过加入碳酸钠(Na2CO3)和乙酸(CH3COOH)配置成pH值为7.0的试剂溶液

　　5.6 加入5000mL 上述5.4配置的溶液至汽缸中调节溶液温度至21℃

　　5.7 将测试样品和控制布一起放入缸内运行60分钟

　　5.8 取出样品和控制布用轧机将其溶液挤出再用去离子水或蒸馏水冲洗然后再拧干并在室温下放在漂白的和有吸收能力的纸巾上凉干

　　5.9 至此整个干洗过程结束

　　注：如果该样品是为燃烧测试准备的在测试前可能还需要进行水洗如16 CFR Part 1610

　　具体细节请参考相应的测试标准

　　仪器测试标准:

　　测试标准测试范围测试样品测试溶液测试时间

　　AATCC 162 - 2002用于评估各种经印染印刷或其它染色的纱线和织物在游泳池水浸泡后的色牢度6x6cm重量 5g ± 0.25g包括控制布如果单个样品重量不够5g可使用多层5ppm 氯和100ppm 盐加入5000mL 蒸馏水或去离子水中,再加入碳酸钠和乙酸配置成pH值为7.0的试剂溶液溶液温度21℃ 翻滚时间：60min

　　16 CFR Part 1610 - 2008用于干洗燃烧测试用的测试样品样品在水洗前必须进行干洗50x150mm商业级全氯乙烯阳离子洗涤剂清洗时间：10-15min

　　甩干时间：3min

　　烘干温度：60-66℃

　　烘干时间：18-20min

　　冷却和除臭时间：5min
