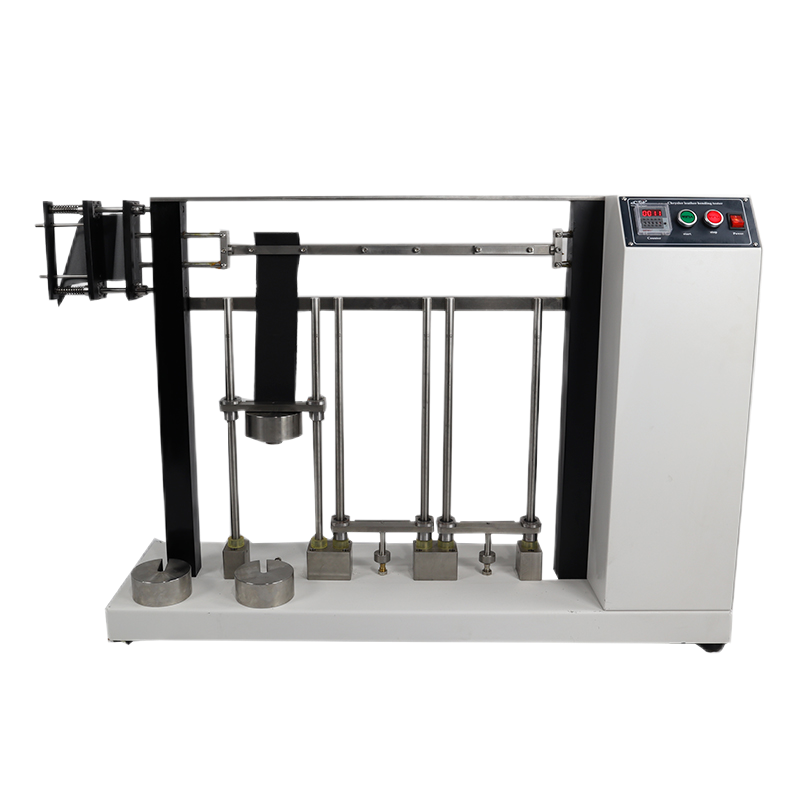

克莱斯勒皮革弯折测试仪简介

Chrysler克莱斯勒皮革弯折测试仪设计用于Chrysler实验室测试方法LP-463LB-9-01该仪器可用于测试乙烯基涂层织物和皮革基布上涂层材料的附着度同时也能表征乙烯基涂层织物皮革无支撑乙烯基及其他内饰材料的表面破损白化龟裂分层等

　　克莱斯勒弯折测试仪一次试验中能同时对4个样品进行测试即有3个弯曲测试工位和1个折叠测试工位仪器工作时弯曲试样被夹具夹紧两端并拉紧其一端保持固定使另一端水平移动可进行弯曲试验将折叠试样两端夹持于两个相对的平板之间当两平板接触并夹紧时可对试样的折叠区域施加12lb的负载关闭平板对试样施加该固定压力即可进行折叠试验

　　通过砝码对弯曲试样施加一定张力且张力可控

　　一 符合标准

　　本仪器符合Chrysler LP-463LB-9-01Chrysler LP-463KB-113-01Chrysler LP-463KB-10-01, Commercial Standard CS-273-65标准

　　二 仪器说

　　1. 主要结构特征

　　l 仪器为台式机

　　l 控制面板：电源启动和停止开关电子计数器见图2

　　l 动力装置：电机

　　l 运动装置：减速齿轮连杆移动横梁

　　l 计数装置：电子计数器——设置和显示工作次数具有自停功能

　　l 弯曲试验装置：上/下夹具张力砝码导杆行程开关

　　l 折叠试验装置：左/右压力板弹簧夹具

　　l 每个试样可用独立的试样夹具进行夹持并各自提供张力

　　1. 仪器安装

　　克莱斯勒弯折测试仪设计用于控制测试实验室测试仪能被快速地安装在测试工作台上使用安装方法如下：

　　(1) 取出设备小心不要损坏暴露在外面的开关按键或者控制面板

　　注意：仪器配有三个测试砝码仪器安装过程中取出它们放在旁边

　　(2) 把装置放在一个完全稳定和水平的测试工作台上保证仪器周围表面干净以至于安全准确地进行试验确保测试工作台在仪器工作过程中不会移动和摇晃

　　(3) 为达到zuijia测试效果需要提供一个充分自由的环境和空间

　　(4) 将电源线插入电源参考仪器铭牌上适宜的工作电压和频率

　　(5) 仪器准备好开始工作

　　2. 试验准备

　　(1) 检查仪器处于水平状态

　　(2) 打开电源开关

　　(3) 使用启动和停止按键轻推仪器水平移动横杆使其弯曲试验上/下夹具对齐(处于同一垂直线上)

　　(4) 按照说明书技术参数的规格要求准备试样

　　(5) 先用弯曲试验上夹具夹紧弯曲试样上端然后将下夹具沿导杆向上滑动至导杆的152mm标记处在该位置将弯曲试样下端夹紧为使试样正确安装应保证夹具在试样两边相同的位置夹紧试样确保试样与夹具对准平齐让张力均匀地分布在试样上

　　(6) 安装张力砝码将砝码沿其开口位置部位推进弯曲试验下夹具下方的砝码柱推到底后通过旋转底部的螺钉将砝码锁紧此时砝码和下夹具组件可对试样施加8lb.(36N)负载

　　注意：应确保夹具将试样夹紧及砝码安全锁紧避免试验过程中试样或砝码松脱导致砝码落下损坏仪器或砸伤操作者

　　(7) 依次按照(5)-(6)步骤将两个弯曲试样和砝码安装至余下两个夹具

　　(8) 在位于可移动支柱末端的压力板之间装入折叠试样并使试样底布向外涂层面相对通用夹具和锁紧螺钉安全夹紧样品确保试样不能移动

　　(9) 调整压力板压力使仪器工作时移动横杆推动压力板闭合至极限位置时对试样施加压力为641N(12lb)

　　(10) 将计数器归零并设置需要的工作次数仪器出厂设置为5000次

　　3. 操作方法

　　(1) 按下正面控制面板上的开始按键仪器即开始工作弯曲试样和折叠试样同时进行测试仪器工作至设定的工作次数后自动停止运行

　　(2) 取下弯曲和折叠试样检查它们的破裂损耗情况观察外观上的破裂程度以及是否出现白化龟裂分层等现象

　　三 保养维护

　　1. 电气

　　确保提供正确的仪器供电电压参考仪器铭牌

　　2. 润滑作用

　　(1) 使用80W齿轮润滑油定期润滑齿轮箱

　　(2) 使用30号油定期润滑往复臂轴承
