适用范围：

主动检测汽车内外饰件中平滑纹路塑料饰件的耐磨性

此仪器耐刮擦测试仪适用于各种汽车用内饰材料如塑料橡胶皮革织物涂层材料非涂层材料及其他复合材料等的耐刮擦性能检测

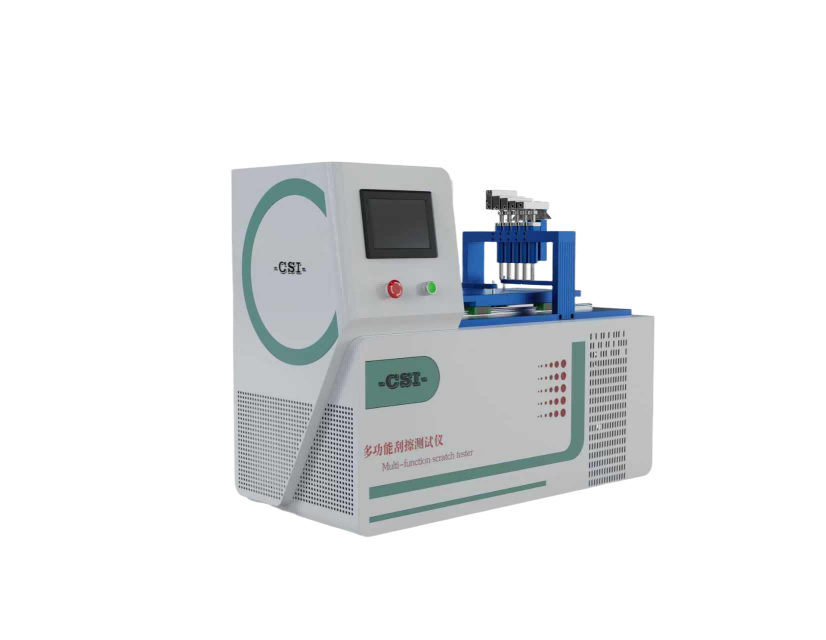

仪器由两部分刮擦装置组成左半部分可做五指/塑料指刮擦试验右半部分可做百格法刮擦试验两者共用一个往复移动平台本仪器满足多种测试标准且可根据客户要求自定义试验平台的运动行程运动速度和往复运动周期

刮擦原理：

汽车内饰多功能耐刮擦测试仪是适用各类汽车内饰材料刮擦性能测试仪器仪器集成国内三个测试标准五指刮擦法百格法塑料刮指刮擦法本测试方法是用来测试表面材料抵抗由刮指引起伤害的能力按照材料使用中可能接触到的指甲或其他硬质物采用不同材料的刮指按照规定的方向行程速度以一定的压力作用于样品表面刮擦头和样品做相对运动产生单向的非往复的直线刮擦轨迹刮痕之间保持平行zui终评定材料的刮痕感官等级刮擦区域和未刮擦区域的色差或样品表面遭到损坏时的zui小刮擦力仪器由电机驱动机构刮擦组件样品夹持固定装置等组成刮擦组件包括刮擦支架刮指刮位套加压装置砝码及砝码支撑杆等仪器可自由安装更换拆卸不同规格的刮指能够在不同负荷下实施匀速单向直线刮擦运动该仪器采用嵌入式系统人机界面操作对测试流程进行自动化控制采用精密的伺服电机滚珠丝杠传动对于在相关标准下的刮擦速度控制度具有决定性的作用采用碳化钨材质做刮指增加仪器适用寿命本仪器采用铝合金及不锈钢材质外观简洁轻便且耐腐蚀

适用标准：

GB/T 2918 塑料试样状态调节和试验的标准环境

GB/T 6151 色牢度试验 试验通则

GB/T 8424.3 色牢度试验 色差计算

PV3952 大众耐刮擦试验方法

GS97034 汽车内饰材料的表面测试等

技术参数：

1行程范围：10-200mm

2速度范围：10-200mm/s

3速度缓冲：10±1mm

4金属刮擦头直径：0.5mm0.75mm1mmErichsen3183mm5mm7mm  1.4mm

5金属刮擦头材质：碳化钨使用碳化钨作为刮擦指检测受非常规定义物理形式如刮抓刨削等破坏的表面磨损情况

6加压砝码及刮擦组件重量：2N3N5N7N8N10N12N15N20N 可任意配选质量误差不出 1%另外可选配定制砝码

7塑料刮指：聚甲基丙烯酸甲酯PMMA直径 16mm 厚度 1mm刮指边缘的半径为 0.5mm 硬度为 shore D852

8外形尺寸：770×550×500mm

9重 量：50Kg

10电 源 AC220V±10% 50Hz

基于汽车行业标准技术要求而设计

测试样品固定在压缩空气驱动的检测平台上五根独立轴杆的刮指可更换不同的重量和可选择的刮指头恒定垂直作用在测试样品表面刮指头安装在坚硬的台架上操作人员可通过支架使的刮指头固定在平衡位置从而使宽度不规则的样品也可进行测试

除了材料和产品的开发也适用于质量的控制

五指刮擦/划伤测试仪的设计是为了塑料材质评估坚硬材质耐磨油漆油墨软金属油地毯和其它材质的检测

测试原理

五指/塑料指刮擦试验：试验平台上的试样接触五个刮指或1个塑料刮指及其上方施加的砝码重量试验过程中试验平台移动刮指在试样表面留下划痕根据划痕的深浅判断试样的耐划伤性能试样可为塑料板涂有油漆和清漆的测试板等

百格法刮擦试验：试验目的为检测涂料的耐刻痕脱落性能普通的百格法为手动测试操作费时费力本仪器使用中通过两个电机驱动控制划痕的长度划痕与划痕之间的距离运动过程为：阶段试验往复移动平台运动一次半圈气缸使刮擦指抬起电机带动刮擦指纵向移动一定距离气缸使刮擦指放下然后往复移动平台再运动一次半圈气缸使刮擦指抬起电机带动刮擦指纵向再次移动一定距离如此反复当划完的条数后手动将测试板旋转90度进行第二阶段试验后完成试验本仪器可以实现划格间距2.0mmm满足标准的要求

图1.划痕间距为2mm时 划格部细节图

 测试标准

此款多功能耐磨测试仪符合下列标准：

GS 97034-2

FORD FLTM BN 108-13

GMW 14698(B法)

GM 14688(A法)

GM 14688(B法)

PV 3952

FORD FLTM BN 108-13

GMW 14698(B法)

FORD BO-162-01

GMN 3943

Nissan NES M0159

 仪器组成
