一用途

用于汽车材料及其表面涂层的抗砂砾碎石碰撞试验的设备

碎石冲击试验机特别为汽车材料及其表面涂层的抗砂砾碎石碰撞试验而设计制造的

二被测件及标准:

主动格栅摄像头玻璃喷漆件大灯等

GMW 1407JIS M0141TL211-6GME 60 268ASTM/D3170SAE J400FORDChrysler 463PB-39-01GMW14668-3.4.9Chrysler 463PB-52-01GM 9119P/9508P/9619PMazda MES MN 601CNissanVolkswagenToyotaISO 20567-1

三设备参数要求：

PLC控制系统

操作界面：中英文切换

测试软件：可远程免费升级

试样全部设定为喷射面积

喷射时间可设置0-999秒并喷射中设置时间暂停时间

漏斗不锈钢制作可安装0-10公斤左右喷射介质

控制系统和试样箱可分离灵活可随意移动位置

3D试验箱:3D试验箱:SAE 45°冲击箱与VDA 90°冲击箱内部设置防撞软材

加配气动震动系统

喷射介质：钢珠鹅卵石砂砾等任意选择

试样尺寸：宽度≦195mm\厚度≦35mm\长度≦240mm可根据不同产品配不同夹具和试样尺寸

喷射速度可调0-1MPA

发射量可调节开口可任意调节

压力调节范围0-1000kPa

速度调节范围≥120km/h

发射量调节范围≥1kg/min

发射角度调节范围 45～90°

喷射压力范围：0-1MPA可定制其他高压力

试样测试角度：平板式的测试试样可按45°90°54° 不规则的试样采用3D试验箱

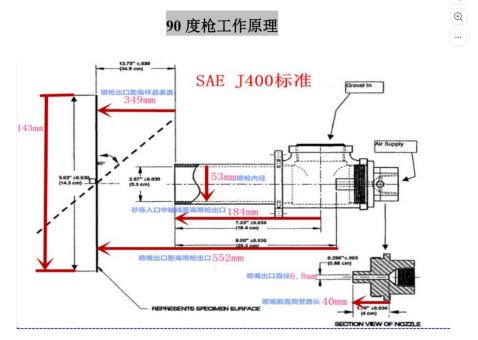

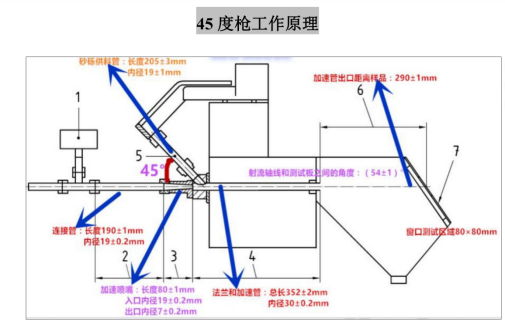

喷射枪：45°和90°

普通款:150*45*145

四螺杆式空压机要求

1.    使用环境：室温＜80%RH

2.    气体介质：空气

3.    电机功率： 7.5kW

4.    排气压力： ≥1.25Mpa

5.    排气量：＞1m³/min

6.    使用电源： 380V/50Hz

7.    传动方式：直连传动

8.    启动方式：变频启动

9.    储气罐：材质：不锈钢容积：至少0.8m³需配安全阀 压力表桶身直径*高度： 700*1905mm

10.  保护装置：需有高温高压堵塞过流缺相逆相电压不稳等保护装置

五储气罐要求

储气罐是用于缓冲空气用的还有降温作用空压机出气温度大约是70-80℃还有更重要的作用就是初步去除水和油的作用储罐能除掉70%的油和水以对于空压机来说储气罐是必不可少的设备0-1MPA不低于0.8MPA

六配置

主机3D部件冲击箱消音组件平板式试件夹持器组件SAE喷枪组件

等
