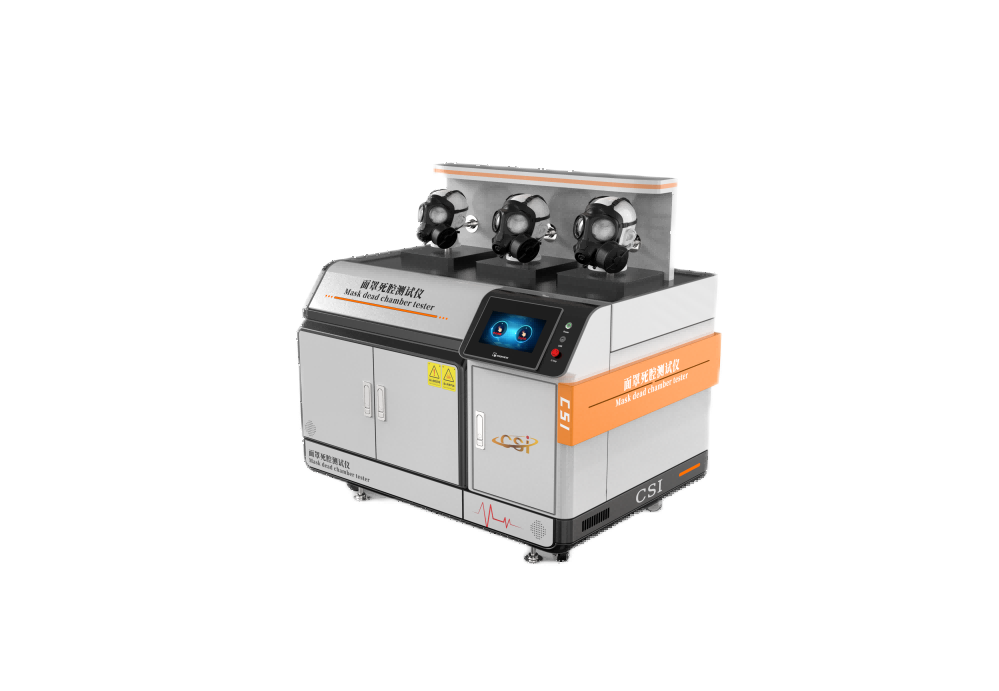

面罩死腔测试仪口罩死腔测试仪

一概述

用于测试空气呼吸器死腔测试测试原理通过测定吸入气体中CO2含量来测定

二适用标准

 1)GA124-2013《正压式消防空气呼吸器》第“6.13.3吸入气体中二氧化碳含量测定”条款

   2)GB2890-2009《呼吸防护 自吸过滤式防毒面具》第“6.7面罩死腔测试”条款

3)GB 21976.7-2012 建筑火灾逃生避难器材 第7部分：过滤式消防自救呼吸器

   4)GB2626-2019 呼吸防护自吸过滤式防颗粒物呼吸器

   5)YY/T 19083-2010  医用防护口罩技术要求

三技术指标

1.工作环境：周围空气中CO2 气体的浓度≤0.1％

2. 二氧化碳气源: CO2 气体的体积分数(5±0.1)％

3. CO2流量计:流量范围：0-50L/min 精度：2.5级

4. 配备CO2 分析仪: 量程0～10％ 精度1级

5. 配备CO2 分析仪: 量程0～5％ 精度1级

6.配备手持式风速仪量程：0～10 m/s精度：±0.1m/s+5%测量值测量范围0～2m/s时风速仪选用

7. 配备落地式电风扇

8. 人工肺呼吸频率调节范围为10～40次/min呼吸潮气量调节范围为 0.5～3.0L

9.仪器采用嵌入式12.1寸工业电脑操作数据集中采集试验结果计算及打印报告数据存储及历史数据查询等功能

   工控一体机电脑：硬盘:≥512G 内存：16G CPU：i5

10.PLC国产对各个控制单元实现自动控制

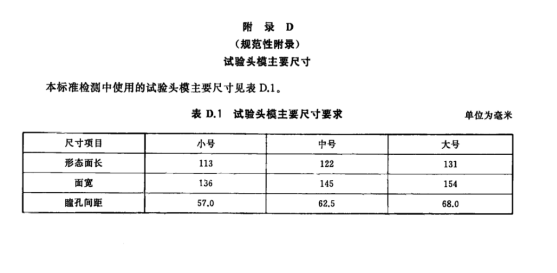

11.配置大中小3个头模

12.电源: AC220V功率 500W

四结构原理

试验装置主要组成部分包括：试验头模带电磁阀的机械人工肺连接管流量计CO2气体分析仪和控制系统组成

试验装置是由检测装置的低速电动机通过控制系统驱动人工肺作往复运动以模拟人的实际呼吸过程推程相当于吸气回程相当于呼气对于柜体上部的头模而言这两个过程就完成了一个呼吸过程在吸气的同时送入一定量的高浓度CO2并对呼吸全过程利用CO2气体分析仪进行检测

五设备特点

1. 试验装置由试验头模带电磁阀的机械人工肺连接管流量计CO2气体分析仪和控制系统组成

2. 人工肺伺服电机驱动的活塞往复运动式结构呼吸频率及呼吸潮气量调节精度高

3.计算机全自动控制自动生成测试报表打印报告实现程序控制数据采集试验结果计算及打印报告数据存储及历史数据查询等功能程序完全按照标准执行重复性好
