针管韧性测试仪

【产品简介】医用针管韧性测试仪是医疗器械质量检测的核心设备，主要用于评估注射针、留置针、消融

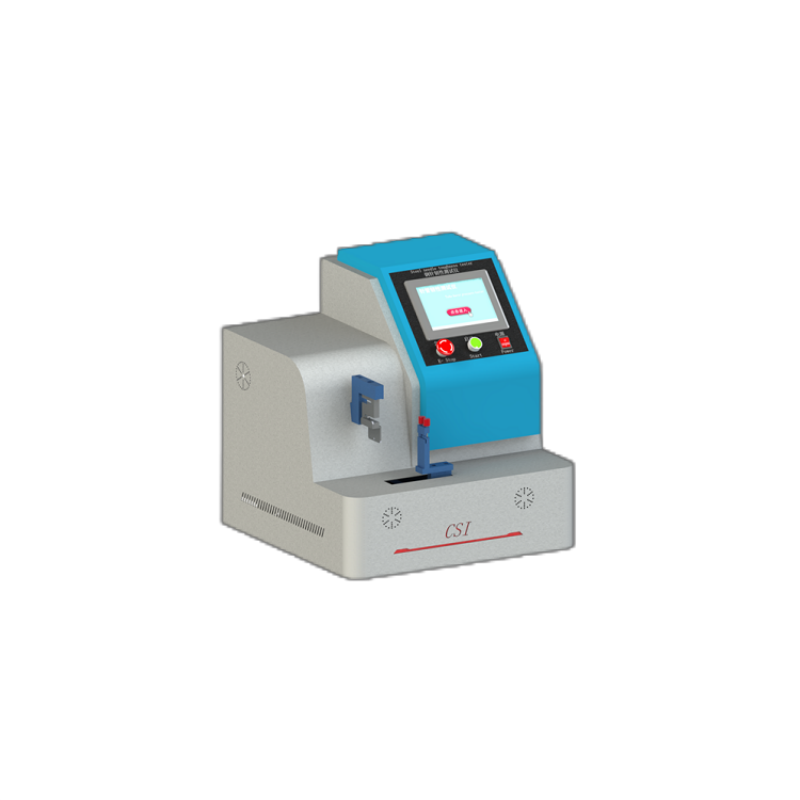

CSI-Z046医用针管韧性测试仪

医用针管韧性测试仪是医疗器械质量检测的核心设备主要用于评估注射针留置针消融针等医用穿刺器械的弯曲耐久性和抗断裂性能其核心功能是通过模拟临床使用中的反复弯曲应力确保针管在治疗过程中不发生断裂保障医疗安全

一功能原理及系统

控制系统：PLC

操作界面：彩色7寸触摸屏中英文切换

‌力学模拟测试‌

将针管一端固定在‌规定跨距‌如10cm处施加垂直力以‌0.5Hz频率‌双向反复弯曲特定角度正常壁25°薄壁20°薄壁15°循环20次后观察是否断裂‌

通过高精度传感器实时记录变形量和应力分布生成韧性性能曲线‌

‌自动化判定‌
仪器内置智能系统自动完成测试流程夹持→弯曲→数据采集并依据标准如GB 18457ISO 9626判断是否合格减少人为误差‌

打印机：嵌入式微型打印机

二关键技术参数

‌参数类别‌	‌范围/规格‌	‌精度要求‌
‌适用针管规格‌	0.2mm~3.4mm覆盖正常壁/薄壁/薄壁	分类匹配
‌弯曲角度‌	15°20°25°	±1°
‌施力频率‌	0.5Hz±0.025Hz	双向循环20次
‌挠度测量‌	全自动调整弯曲距离：0-110mm精度±0.1mm(10种规格)	±0.01mm
‌载荷范围‌	1~200N	±0.05%FS

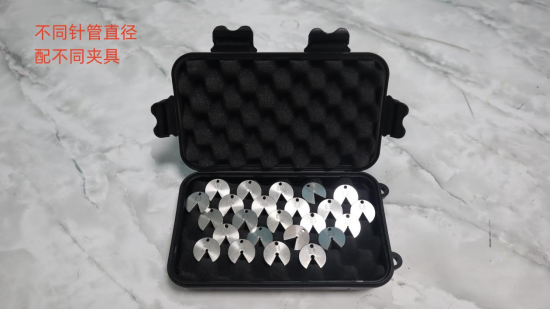

测试用夹具	测试不同管径夹具：A0--0.18 A1-- 0.2 A2 --0.23-A3- -0.25 A4-- 0.3 A5-- 0.33 A6 --0.36 A7-- 0.4 A8-- 0.45 A9--- 0.5 A10-- 0.55 A11 --0.6 A12-- 0.7 A13 --0.8 A14-- 0.9 A15 --1.1 A16-- 1.2 A17-- 1.4 A18-- 1.6 A19 --1.8 A20-- 2.1 A21 --2.4 A22-- 2.7 A23 --3 A24 --3.4	/
电源	220V,50HZ
外形尺寸	500500490mm
