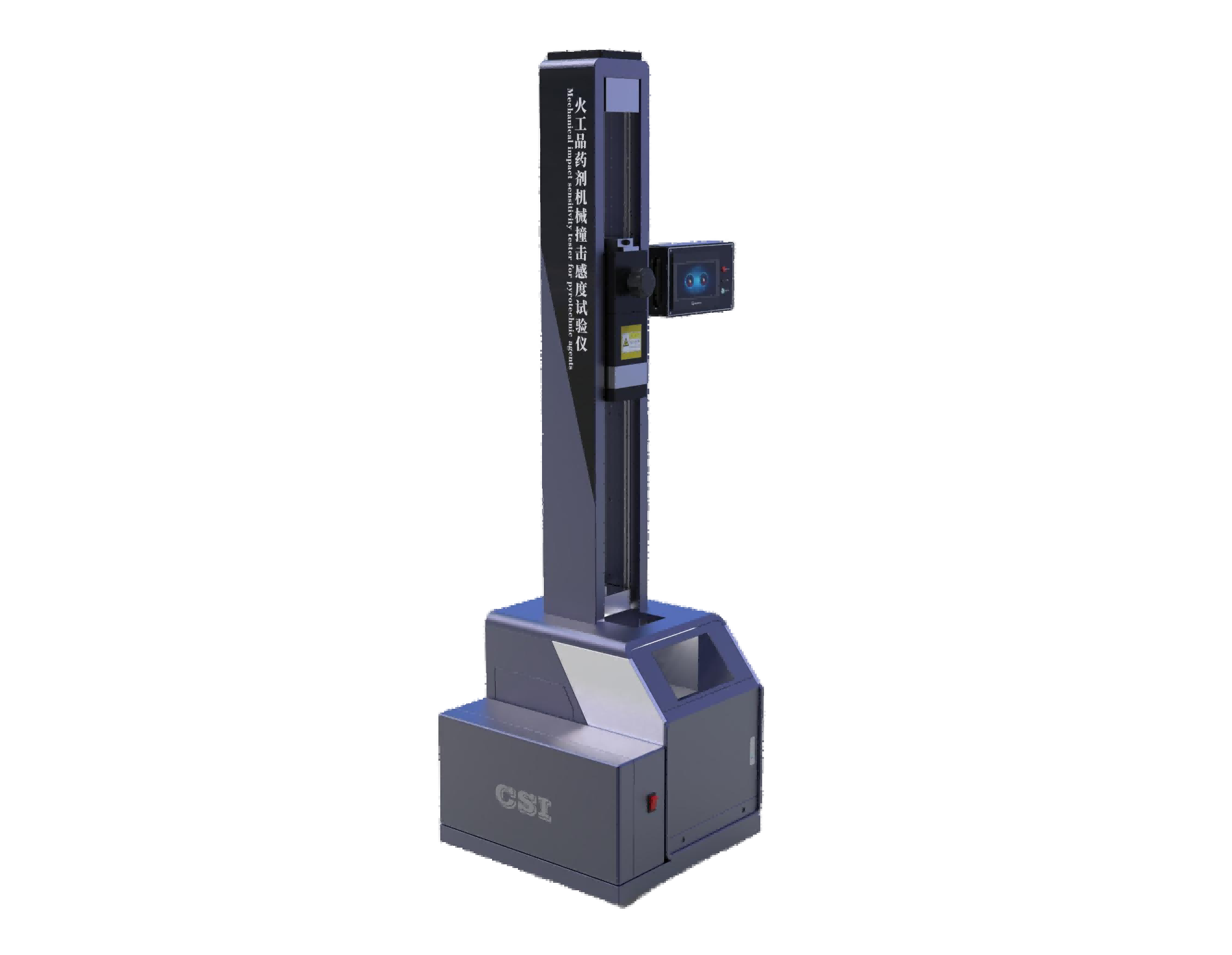

火工品药剂机械撞击感度试验仪

一 仪器介绍

实验原理

升降法

将定量的被测药剂压制在试样孟内,用一定质量的钢锤从不同高度自由落下撞击击柱,击柱撞击试样盂内的药剂观察其发火情况用统计分析方法计算其50%发火高度和标准偏差以此评价被测药剂的机械撞击感度

爆炸概率法

将定量的被测药剂压制在试样孟内,用一定质量的钢锤从规定的定高度自由落下撞击击柱击柱撞击试样孟内的药剂观察其发火情况计算发火试样的百分数以此评价被测药剂在规定落高下的机械撞击感度

符合标准：

GJB 5891.22-2006《火工品药剂试验方法第 22部分  机械撞击感度试验》

二 仪器参数

技术参数：

控制方式：PLC

操作方式：触摸屏

1行程：1000mm 可调

2落锤：0.50kg±0.001kg0.80kg±0.002kg1.20kg±0.003kg  的钢质落锤

3试样盂：直径为6.52*2.0mm孔深直径为5.65*1.13mm

材料:钢带15-P-I-T0.5 GBT710

技术要求:镀铜后镀锡钝化处理

4击柱:  材料:钢材T8A  淬火硬度:59HRC-62HRC

5垫柱:  φ10*11.5mm 材料:钢 GCr15   淬火硬度60HRC-65HRC

辅助设备

6恒温水浴 :   0~99℃ 温控精度：±1℃

7压力机 : 分辨率0.1

8天平：量程200g  精度：0.0001g

9塞尺：1级

10水平仪：1级

11电源： AC 220V 50HZ  1.5KW

12规格：650*550*1350mm

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌一个

扳手一套

恒温水浴一台

压力机一台

天平一个

塞尺 一个

水平仪一个
