CSI-X025压缩氧气呼吸器综合性测试仪

介绍

氧气呼吸器测试仪试验装置依据 GB23394 标准中相关条款设计制作检验正压式自给闭路压缩氧气自救器排气阀开启压力排气阀气密性呼吸囊或呼吸舱容积呼吸囊或呼吸舱容积性能低压气密性气体供给量测试

执行标准

GB23394

技术指标：

控制系统：PLC

操作界面：彩色7寸触摸屏中英文切换

测试项目：排气阀开启压力排气阀气密性呼吸囊或呼吸舱容积呼吸囊或呼吸舱容积性能低压气密性气体供给量测试

试验装置原理与标准 GB23394

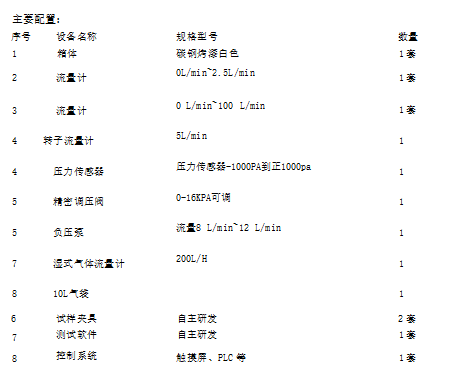

装置由两个空气流量计转子流量计压力传感器调压阀负压泵组成

空气流量计测量范围：0L/min~2.5L/min 精度±1.5%0 L/min~100 L/min精度 ±1.5%压力传感器负1000到正1000pa,精度±0.5%

湿式流量计200L/H  精度±1%

装置采用触摸屏操作可扩展性强控制系统稳定

配电要求：220V,10A

试验原理：

在呼吸器接头处接上不同的夹具

1.定量供氧量测定

气瓶压力为额定工作压力至 2MPa时用氧气呼吸器检测仪测量定量供氧量 自动补给开启压力及自动补给供氧量测定

 氧气呼吸器内的高压系统内压力应在 20 MPa~2 MPa将氧气呼吸器水平放置用负压泵从面罩接口处以8 L/min~12 L/min 流量从低压系统内抽气观察自动补给阀开启供氧时压力计的指值

自动供氧测定

 气瓶压力为额定工作压力至 5MPa 时用氧气呼吸器检测仪测量自动补给供氧量

手动补给供气量测定

和当气瓶压力不大于5MPa时用氧气呼吸器检测仪测量手动补给供氧量

2.排气阀开启压力

将气呼吸器置于水平正立倒立和任意位置向低压系统以 1.0 L/min 的流量供氧,用氧气呼吸器检测仪测定排气阀开启压力

3. 排气阀气密性试验

积为 500 ml 的定容腔体

将排气阀逆向连接到定容腔体上在腔体内用调压阀建立1 kPa 压力观察1 min 内

压力下降值

4.呼吸气囊或呼吸舱容积试验

 将呼吸气囊或呼吸舱建立起 750 Pa 的正压然后开始抽至500 Pa的负压并将抽出的气体收集在气体收集袋内用湿式气体流量计测定收集气体的容量

5.呼吸气囊或呼吸舱容积试验

将呼吸气囊或呼吸舱建立起 750 Pa 的正压然后开始抽至 500 Pa的负压并将抽出的气体收集在气体收集袋内用湿式气体流量计测定收集气体的容量

6.呼吸气囊或呼吸舱性能试验

将呼吸气囊或呼吸舱内建立起 1 kPa 的压力观察1min 内压力变化值

7.低压系统气密性

封闭氧气呼吸器排气阀在低压系统内建立790 Pa~810 Pa的正压保持1 min记录压力下降值
