防水膜静水耐压性能测试仪

意义和用途：

本试验方法测试防水膜的静水阻力，可用于比较防水膜的静水阻力

技术指标

1、 气源        ：0-0.8Mpa （客户自备）

2、 电气比例阀  :  供气压力：0-0.8Mpa 压力范围：0-0.9MPa

3、 压力传感器  ：压力变送器

              测量量程：0-1.0MPa 测量精度：0.5%FS

供电电压：DC24V

4、 时钟        ：PLC内部   客户任意设置 精度1s

5、 触摸屏      ：7寸HMI

6、 控制系统    ：PLC

7、 打印机      ：嵌入式热敏打印机

结构原理

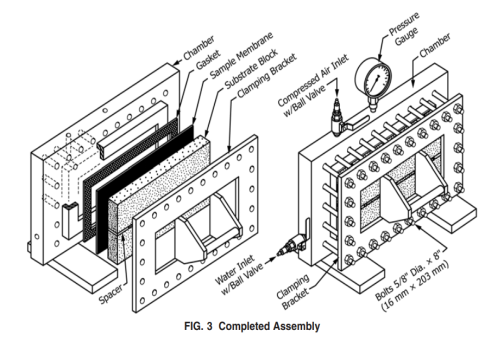

整个设备由三部分组成，PLC控制系统部分、测试腔室总成（如图 FIG.3所示）等

主要功能及特点

(1)  设备由PLC 模拟量AD通道采集控制系统组成，采用 SMC 电气比例阀及压力变送器控制，压力在试验范围内控制精度高。

(2) 控制软件成熟，界面人性化，运行可靠性高。

(3) 系统采用 PID（比例+积分+微分）控制，使系统进入稳态后无稳态误差，改善系统在调解过程中的动态特性，超前控制消除余差，使系统更稳定准确，控制系统输出精度好。

(4) 采集数据存入数据库，可供导出打印（可以按客户需求的报告格式输出）。

机器电源

1、电压 220V 50HZ

2、电流 3.0A

3、总功率0.75KW

4、电路保护系统：接地保护、快速保险等.
